Revit: IFC-Export (2016)

Es gibt 2 Möglichkeiten eine IFC aus Revit zu exportieren.
Unabhängig davon muss zuerst allen Revit-Kategorien die entsprechende IFC-Klassifikation zugewiesen werden. Dies gilt vor allem für selbst erstellte Unterkategorien.
"R" -> Exportieren -> Optionen -> IFC-Optionen

Soweit nicht anders vereinbart sollten Umgebung, Topographie und Staffageelemente (z.B.: 3D-Menschen / Fahrzeuge / Pflanzen) nicht exportiert werden.

MÖGLICHKEIT 1: REVIT STANDARD
- in eine 3D-Ansicht wechseln
- "R" -> Exportieren -> IFC
- Dateityp: IFC 2x3
- Raumbegrenzung: 1.Ebene
- "nur aktuelle Ansicht" nicht auswählen, da ansonsten Räume nicht exportiert werden


Standard IFC-Export aus Revit

Der Standard-Export ist oft  unzuverlässig und erlaubt sehr wenig Kontrolle über die exportierte Geometrie. Empfohlen wird deshalb das kostenlose IFC-Exporter Plugin.


MÖGLICHKEIT 2: IFC-EXPORTER PLUGIN
Kostenloses Plugin von Autodesk erhältlich im Autodesk App Store:
https://apps.autodesk.com/RVT/en/Detail/Index?id=appstore.exchange.autodesk.com:ifc2016_windows32and64:en

Das Plugin ersetzt den Standard-Export in Revit und bietet umfangreiche Exporteinstellungen. Sehr gute Ergebnisse wurden mit folgenden Einstellungen erzielt:

Export-Einstellungen des Exporter-Plugins

Einschränkungen: Der Export wird immer zum geografischen Norden gedreht. In der aktuellen Version für Revit 2016 gibt es keine Möglichkeit dies zu verhindern!
Empfohlen wird vor dem Export eine Kopie der Revitdatei anzulegen und den geografischen Norden auf den Projektnorden zu drehen. Einfachste Möglichkeit ist den Projekt-Basispunkt sichtbar zu schalten (Kategorie: Gelände) und sämtliche Werte auf 0 zu setzen.

Es ist technisch nicht möglich Bestand, Abbruch und Neubau-Geometrie in eine IFC-Datei zu exportieren. Einzige Möglichkeit ist das Anlegen von 3 Revit-Phasen für Bestand, Abbruch und Neubau. Die Abbruchelemente werden in der Phase Abbruch erstellt und in der Neubauphase abgebrochen.

Exportiert wird dann Bestand+Neubau und als separate Datei nur der Abbruch.


Ebenen: Für eine korrekte Geschosstrennung im Export, wird die Oberkante der Rohdecke als Gebäudegeschoss definiert. Der Ebenenname kann mit einem Projektparameter "IfcName" vergeben werden.

Revit Ebeneneigenschaften: Gebäudegeschoss auf OK Rohdecke

Projektinformationen: Gebäudename und Projektparameter "SiteName" vergeben.

Ergebnis der IFC-Struktur im Viewer Solibri bzw. BIM Vision:

Kategorie im Export überschreiben:

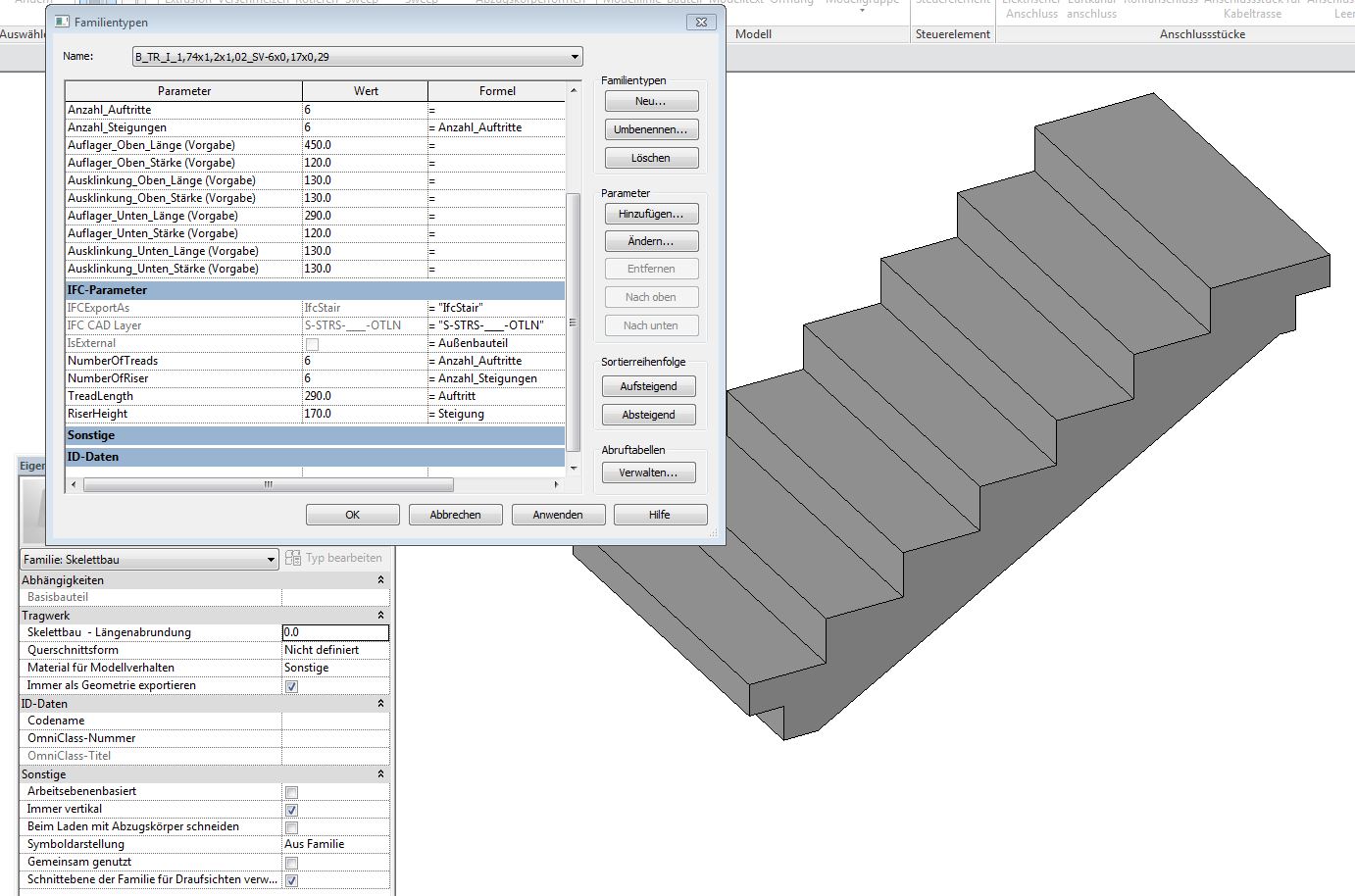

Bei ladbaren Familien lässt sich die Export-Klasse mit gemeinsam genutzten IFC-Parametern überschreiben. Somit kann eine Skelettbau-Familie als "IfcStair" exportiert werden:

Überschreiben der IFC-Klasse

Eigene Parameter nach IFC exportieren:
Mit einem Parameter-Mapping in einer Textdatei hat man die Kontrolle welche eigenen Parameter exportiert werden. Parameter mit Umlauten (ä,ö,ü) können nicht exportiert werden!

Textdatei für das Parameter-Mapping

Ergebnis der eigenen Parameter im Solibri

Revit: BGF / BRI-Berechnung

Bruttogeschossfläche und Bruttorauminhalt können in Revit ganz einfach mit Projektkörpern nachmodelliert und ausgewertet werden.

BGF / BRI-Berechnung mit Projektkörpern

Es wird ein separater Projektkörper je Geschoss und Flächenbereich (a, b, c) angelegt.

Registerkarte Körpermodell und Grundstück > Projektkörper

Mithilfe von "Geometrie verbinden" können in einem Projektkörper mehrere Extrusionen zusammengefügt werden, um auch komplexe Geometrien darstellen zu können.

Jedem Projektkörper muss noch ein Körpergeschoss zugewiesen werden um die Geschossfläche zu erhalten.

Der Flächenbereich ist ein Projektparameter vom Typ Text.

Registerkarte Verwalten > Projektparameter

Projektparameter Flächenbereich

Die Körper können nun in einer Körper-Bauteilliste ausgewertet werden.

Bei einer Änderung der Gebäudekubatur im weiteren Verlauf der Planung muss dieses Volumenmodell nachgeführt werden.

Empfohlen wird eine eigene Unterkategorie anzulegen, welche in allen andern Ansichten und Ansichtsvorlagen ausgeblendet wird. Dieses Vorgehen ermöglicht auch den IFC-Export der Unterkategorie als "IfcSpace" und dadurch deren Weiterverwendung in modellbasierten Kalkulationstools für eine 4D-Planung.

Grasshopper-Geometrie nach Revit: SAT-Export

Geometrisch komplexe Objekte sind im Revit zum Teil nur mit großem Aufwand zu erstellen. Es kann sich anbieten diese parametrisch in Rhino Grasshopper zu modellieren. Somit sind spätere Änderungen einfach möglich.

Beispiel einer Grasshopper Definition

Bewährt hat sich ein Export der gebackenen Grasshopper-Geometrie als .sat (acis) -Datei und anschließender Import innerhalb einer ladbaren Revit-Familie.

Grasshopper-Geometrie

SAT-Import in Revit

SAT-Dateien unterstützen keine Layer. Alles wird dem Layer 0 zugeordnet, jedoch ist die Vergabe eines Materialparameters, sowie die Zuordnung einer Unterkategorie innerhalb der Revit-Familie möglich.

Der Austausch über eine 3D-DWG liefert noch zu oft fehlerhafte Geometrie beim Import in Revit, obwohl das Öffnen dieser DWG in AutoCAD zuverlässig funktioniert.
