Revit: Positive und Negative Längen

Revit kennt keine negativen Längen, da dies unweigerlich zu Fehlern in Massenauswertungen führen würde. Die Eingabe einer negativen Zahl in einen Längenparameter ist deshalb normalerweise nicht möglich.

Bei Tür- und Fensterfamilien wird dies aber oft von Anwendern gewünscht für die richtige Positionierung des Element innerhalb der Leibung. Mit einem Formeltrick akzeptiert Revit positive als auch negative Längen:

• Referenzebene und Parameter erstellen für den positiven Versatz



  Positive Referenzebene erstellen

• Referenzebene und Parameter erstellen für den negativen Versatz



  Negative Referenzebene erstellen

• An die negative Ebene (rot) wird das zu verschiebende Element gesperrt.

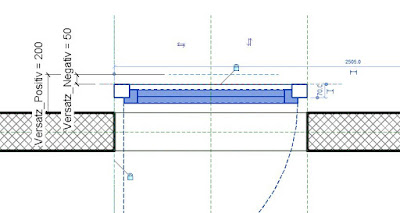

  Fensterelement an negative Hilfsebene sperren

• Neuen Versatz-Parameter erstellen (ohne Maßkette)
• Folgende Formeln hinterlegen:
• Versatz_Positiv =    if(Versatz > 0mm, Versatz, 0mm)
• Versatz_Negativ =   if(Versatz < 0mm, abs(Versatz), 0mm)
• Der Parameter "Versatz" akzeptiert jetzt positive und negative Werte, da diese über die Formel immer in eine positive Länge umgerechnet werden:



Ergebnis bei Eingabe einer positiven Länge



Ergebnis bei Eingabe einer negativen Länge

Revit: Familien mit freien Formen

Für bestimmte Bauteile werden komplexere Formen benötigt als im Familieneditor zur Verfügung stehen, hier am Beispiel eines Kunststoff-Lichtschachtes.

fertiger Kunststoff-Lichtschacht

In Revit kann nur in Körperfamilien frei modelliert werden. Körper können jedoch nicht in reguläre Revit-Familien eingefügt werden. Praktikable Alternative ist ein .sat-Export. Vorgehensweise:

• Neue Körperfamilie erstellen (Vorlage: M_Körper.rft) und Geometrie frei modellieren.

Körperfamilie



• In eine 3D-Ansicht wechseln und alle Beschriftungskategorien über "VV" ausschalten.
• Datei > Exportieren > CAD-Formate > ACIS (SAT)
• Neue Familie erstellen (Vorlage: M_Allgemeines Modell.rft)
• Die besten Importergebnisse wurden mit einer einfachen Dynamo-Definition erzielt:



  Dynamo-Definition

• SAT-Datei wird immer in der Einheit Fuß importiert. Typ bearbeiten und auf die korrekte metrische Einheit umstellen.
• Geometrie teilweise auflösen. Jetzt können Unterkategorien, Sichtbarkeits- und Materialparameter vergeben werden.



  Import nach teilweiser Auflösung

Eine Parametrisierung der Import-Geometrie ist jetzt nicht mehr möglich, deshalb die Körperfamilie zur Sicherheit abspeichern.

Revit: Koordinatensysteme bei mehreren Revit-Dateien

Bei großen Projekten mit mehreren Gebäuden ist es aufgrund der Dateigröße (und Performance) oft sinnvoll jedes Gebäude in einer eigenen Revit-Datei zu modellieren. Damit alle Projekte sich auf das gleiche Koordinatensystem beziehen, hat sich folgender Workflow bewährt:

Dateistruktur:

• Hauptdatei mit 3D-Gelände.rvt
• Lageplan_Vermesser.dwg

• Verlinkung_1.rvt
• Verlinkung_2.rvt
• Verlinkung_3.rvt

Modelliert wird in jeder Datei immer orthogonal in unmittelbarer Nähe des Revit-Ursprungs!

Vorgehensweise:

1. "Hauptdatei" definieren. Hier die Lageplan_Vermesser.dwg verknüpfen (einfügen Mitte zu Mitte) und an die richtige stelle verschieben und drehen.
2. Koordinaten aus der dwg abrufen über Verwalten > Koordinaten > Koordinaten abrufen.
3. Z-Höhe über NN am Revit-Basispunkt kontrollieren und ggf. händisch überschreiben.
4. optional: 3D-Topographie mit Gebäudesohlen in der Hautpdatei erstellen.
5. Revit-Projekte verlinken (einfügen Ursprung zu Ursprung) und an die richtige Stelle verschieben und drehen.
6. Koordinaten an die Verlinkungen publizieren über Verwalten > Koordinaten > Koordinaten publizieren > Revit Datei auswählen
7. Alle Revit-Dateien speichern.
• In jeder Datei können jetzt Punktkoordinaten beschriftet werden.
• Geografischer Norden ist jetzt in jeder Datei gespeichert.
• Exportieren von dwgs von allen Revit-Dateien im gleichen Koordinatensystem möglich.
• Einfügen weiterer Dateien in jede Revit-Datei lagerichtig über Einfügen nach gemeinsam genutzten Koordinaten.

Alle Positionsänderungen immer nur in der Hauptdatei durchführen und dann in die Verlinkungen publizieren.

TriCAD MS nach Revit

TriCAD unterstützt noch kein IFC. Um die 3D-Planung auszutauschen von TRICAD aus eine DWG exportieren.
Importieren einer TriCAD MS 3D DWG in Revit:

• DWG zuerst in AutoCAD öffnen:

• evtl. Maßketten, Planköpfe, etc. löschen/bereinigen
• bei Dateien aus älteren TriCAD-Versionen kann es hilfreich sein alle Blöcke zu sprengen (mehrmals ausführen über Schnellauswahl)

• Revit: Neues Revit-Projekt erstellen für die Haustechnik-Planung.

• Jede DWG in eine ladbare Familie Allgemeines Modell importieren und zu einem gesamten Haustechnikprojekt zusammenfügen.

• Haustechnik-Revitdatei ins Projekt verknüpfen.
• Bei Zentralmodellen: Eigener Bearbeitungsbereich für die Verlinkung erstellen, der dann individuell je Ansicht angezeigt oder ausgeblendet werden kann.
