Räumlich komplexe Sweeps (z.B. für Verbaumaßnahmen) mit veränderbaren Querschnitten können in Revit vergleichsweise einfach über adaptive Familien gelöst werden:
 |

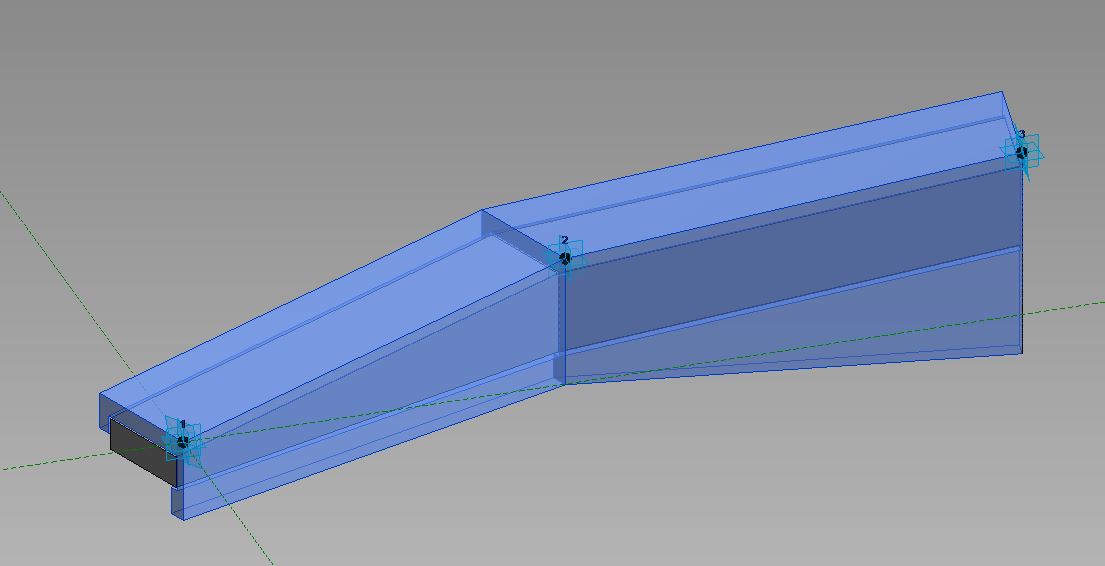

| Fertige Sweepfamilie mit veränderbaren Querschnitten |
Es werden 2 Familien benötigt. Diese jeweils beginnen mit der Vorlage "Allgemeines Modell adaptiv".
 |
| adaptive/parametrische Profilfamilie |
Erste adaptive Familie:
Erstellen einer (parametrischen) Profilfamilie als Modelllinien mit Referenzebenen und Instanz-Parametern.
 |
| Referenzlinien durch Punkte erstellen |
 |
| Punkte "Als adaptiv definieren" |
zweite adaptive Familie:
- Referenzpunkte auf der Grundebene erstellen
- Referenzlinien durch die Punkte erstellen mit "3D-Objektfang"
- Punkte auswählen und "Als adaptiv definieren"
- Vorher erstellte Profilfamilie in die zweite Familie laden und auf den Referenzlinien platzieren/hosten. (insgesamt 3 Stück)
- Profilfamilien an die Linienenden ziehen. Jeweils 2 Profile auswählen und "Form erstellen"
- Profile auswählen und deren Instanz-Parameter mappen.
- Unterkategorie und Materialparameter erstellen
- Familie in Projekt laden
 |
| "Form erstellen" aus jeweils 2 Profilen |
 |
| Parameter der Profilfamilie in die Hauptfamilie mappen |
